PCB線路板設計減少諧波失真怎么處理

發布日期:2020年05月28日 瀏覽次數:

  在PCB上,地回流電流流經不同的旁路電容(用于不同的電源)及電源本身,其大小與其電導率成比例。高頻信號電流流回小旁路電容。低頻電流(如音頻信號的電流)可能主要流經更大的旁路電容。即使頻率更低的電流也可能“漠視”全部旁路電容的存在,直接流回電源引線。具體的應用將決定哪個電流路徑最關鍵。幸運的是,通過采用公共接地點及輸出側的地旁路電容,可以容易地保護全部地電流路徑。

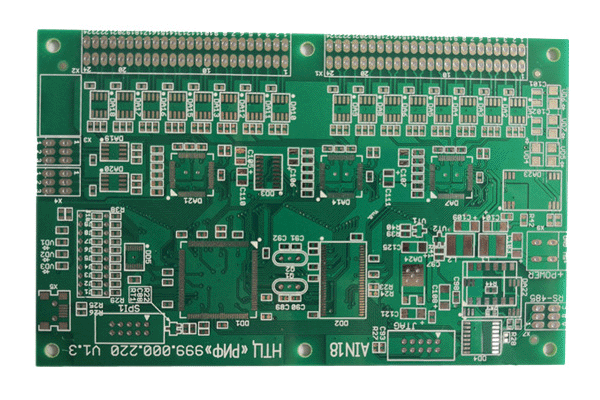

PCB線路板,PCBPCB板,PCB電路板




  高頻PCB板布局的金科玉律是將高頻旁路電容盡可能靠近封裝的電源管腳,可以看出,為改進失真特性而修改該規則不會帶來太大改變。改進失真特性是以增加約0.15英寸長的高頻旁路電容走線為代價的,但這對FHP3450的AC響應性能影響很小。PCB布局對充分發揮一款高質量放大器的性能很重要,這里討論的問題絕非僅限于高頻放大器。類似音頻等頻率更低的信號對失真的要求要嚴格得多。地電流效應在低頻下要小一些,但若要求相應改進所需的失真指標,地電流仍可能是一個重要的問題。
