如何通過PCB線路板的焊盤顏色來判定表面工藝
隨著電子技術的迅速發展,每個行業的pcb電路板工藝要求不一樣,就比如手機和電腦的線路板里,有金有銅。所以廢棄電路板的回收價格,可達每公斤30塊錢以上。比賣廢紙片、玻璃瓶、廢鐵都要貴上不少。錦宏電路板廠家的小編來給大家一一介紹如何了解pcb的表面工藝,只從外面看,電路板的外層主要有三種顏色:金色、銀色、淺紅色。金色最貴,銀色的便宜,淺紅色的最便宜。
從顏色上就可以看出來,線路板廠家有沒有偷工減料,
另外,電路板內部的線路主要是純銅,如果暴露在空氣中很容易被氧化,外層必須要有上述保護層。有些人說金黃色的是銅,那是不對的。

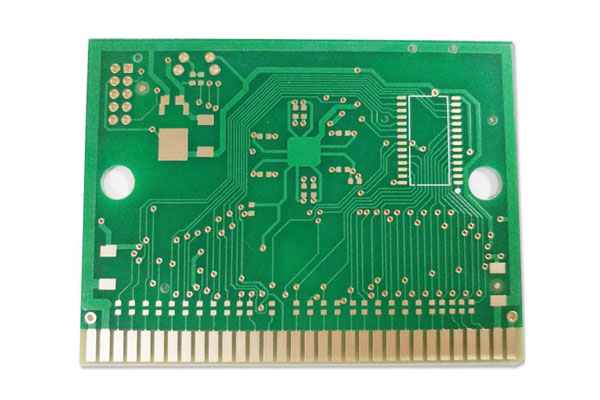

雙面線路板金手指加電鍍填孔
金色:電路板上的大面積鍍金/沉金
金色的最貴,是真正的黃金。雖然只有薄薄的一層,但也占了電路板成本的近10%。廣東和福建沿海有些地方專門收購廢舊電路板,把黃金剝下來,利潤很可觀。
之所以用黃金,有兩個目的,一是為了方便焊接,二是為了防腐蝕。
鍍金層大量應用在電路板的元器件焊盤、金手指、連接器彈片等位置。
如果你發現某些電路板上全是銀色的,那一定是偷工減料了。業內術語叫做“costdown”。
手機電路板的主板大多是鍍金板,沉金板,電腦主板、音響和小數碼的電路板一般都不是鍍金板。

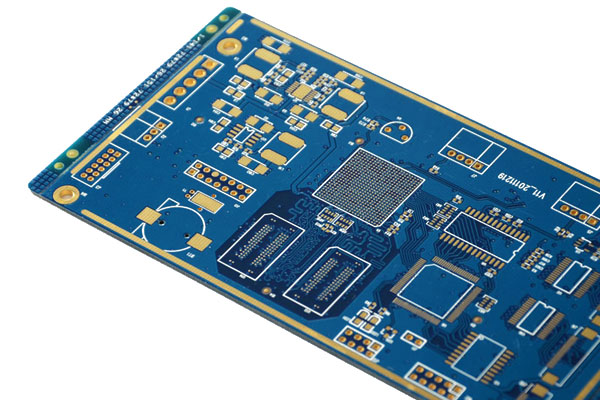

Phone X的電路板,外露部分全部鍍金。
銀色
金色的是黃金,銀色的是白銀么?
當然不是,是錫。

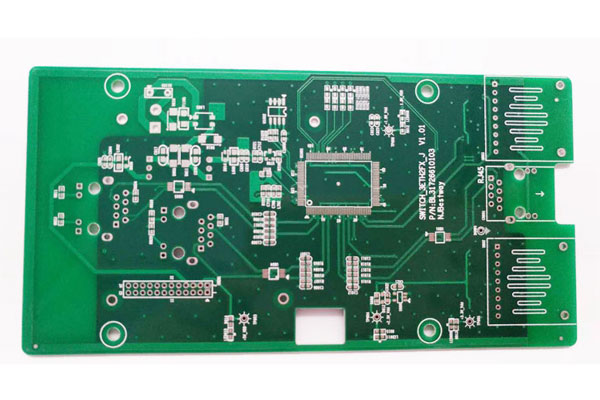

噴錫電路板
銀色的板子叫做噴錫板。在銅的線路外層噴一層錫,也能夠有助于焊接。但是無法像黃金一樣提供長久的接觸可靠性。
噴錫板,對于已經焊接好的元器件沒什么影響,但是對于長期暴露在空氣中的焊盤,可靠性是不夠的,例如接地焊盤、彈針插座等。長期使用容易氧化銹蝕,導致接觸不良。
小數碼產品的電路板,無一例外的是噴錫板。原因只有一個:便宜
小數碼產品很喜歡用噴錫板
淺紅色:

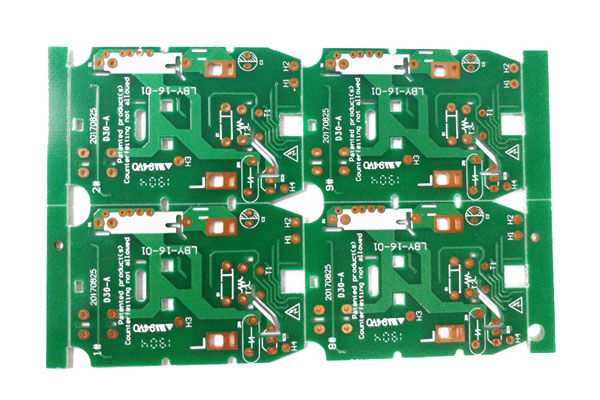

礦燈熱電分離銅基板
OSP,有機助焊膜。因為是有機物,不是金屬,所以比噴錫工藝還要便宜。
這層有機物薄膜的唯一作用是,在焊接之前保證內層銅箔不會被氧化。焊接的時候一加熱,這層膜就揮發掉了。焊錫就能夠把銅線和元器件焊接在一起。
但是很不耐腐蝕,一塊OSP的電路板,暴露在空氣中十來天,就不能焊接元器件了。
電腦主板有很多采用OSP工藝。因為電路板面積太大了,用不起鍍金。
