焊盤作為pcb表面貼裝裝配的基本構成單元，和用來構成電路板的焊盤圖案的東西，有著豐富焊盤的知識儲備是作為一名優秀的PCB工程師必不可少的。照著[size=14.6667px]元件手冊畫焊盤很多人都會，但是畫的時候要注意怎么畫出的焊盤最好，下面由錦宏電路-專業生產PCB線路板的廠家分享一些小技巧，希望可以有幫助。

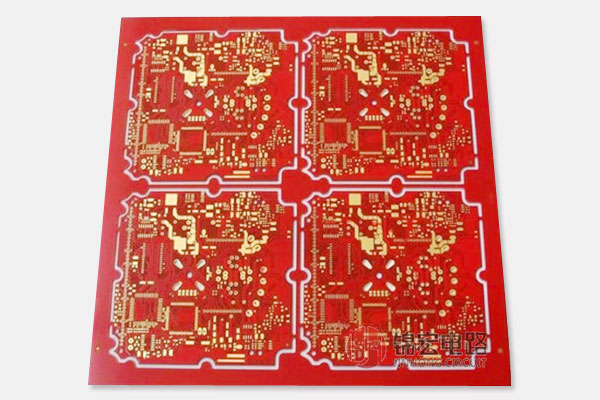

　　一、焊盤種類 ：

　　總的來說焊盤是可以分成六大類的，按照形狀的話區分如下 ：

　　1. 方形焊盤——印制板上元器件大而少、且印制導線簡單時多采用。在手工自制PCB時，采用這種焊盤易于實現。

　　2.圓形焊盤——廣泛使用于元件規則排列的單、雙面印制板中。若PCB板的密度允許，焊盤可以大些，焊接時不至于很容易脫落。

　　3.島形焊盤——焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。比如收錄機中常采用這種焊盤。

　　4.淚滴式焊盤——當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。

　　5.多邊形焊盤——用于區別外徑接近而孔徑不同的焊盤，便于加工和裝配。

　　6.橢圓形焊盤——這種焊盤有足夠的面積增強抗剝能力，常用于雙列直插式器件。

　　7.開口形焊盤——為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。

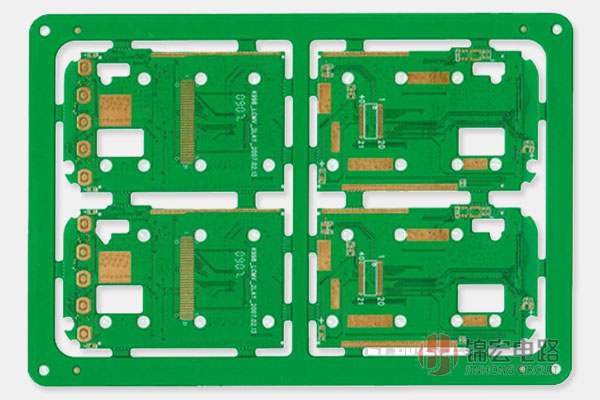

　　二丶pcb設計中焊盤的形狀和尺寸設計標準 ：

　　1. 所有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。

　　2. 應盡量保證兩個焊盤邊緣的間距大于0.4mm。

　　3. 在布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊，孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤。
