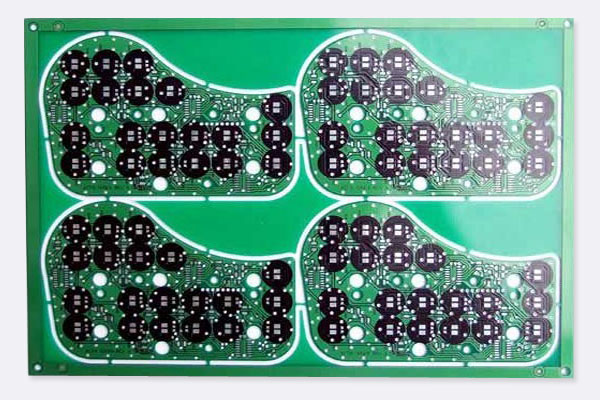

什么是碳油電路板?

　　碳油電路板是指采用絲網印刷技術，在線路板上指定位置印刷碳油，經烤箱固化測試合格且具有一定的阻值碳膜，替代原有的電阻元件，制作流程與絲印手法相差不大，PCB板印制碳油工藝更具有良好的導電方面性能，絲印字符只是一種半導體材料，只能起到隔焊作用。

　　碳油線路板制作流程大致如下：

　　剪裁開料--磨板--曝光房--負片線路--電鍍--蝕刻--蝕檢--燈箱QC檢查--外管位孔--絲印/阻焊--焗板料130℃/30分鐘==絲印阻焊橋油--絲印字符--絲印碳油--啤板成形--V坑-測試(開路/短路)抗氧化--FQC檢測--包裝

　　制作碳油電路板應具備哪些生產能力：

　　碳油板具有良好的導電性能，成品板上的碳油需有一定的間隙方可保證不短路,通常要求成品最小有2mm間隙(HOZ底銅)、3mm間隙(1-3OZ底銅),最小對位公差：+/-6mil.

　　碳油窗大小及與銅PATTERN間隙：考慮對位公差及滲油等因素，碳油比銅PAD單邊需大6mil(HOZ底銅)、2mm(1-3OZ底銅)，才能保證不出現露銅情況，另外碳油窗距離周邊銅PATTERN也應當保持有6mil矩離(HOZ底銅)、2mm(1-3OZ底銅)的間隙，方可避免碳油覆蓋周邊的銅PATTERN，避免短路等情況發生。

　　碳油厚度分兩次印刷：一次絲印碳油厚度：0.3-1.0mil，一次絲印碳油厚度公差：+/-0.3mil，(若客戶有特殊要求碳油百度為1.0mil以上，應進行二次返印碳油，二次返印碳油厚度為1.0-2.0mil,厚度公差控制：+/-0.4mil)。
